SIX -akseli teollisuus hitsausrobotti
Brtirwd1506a
1. Tuotekuvaus:

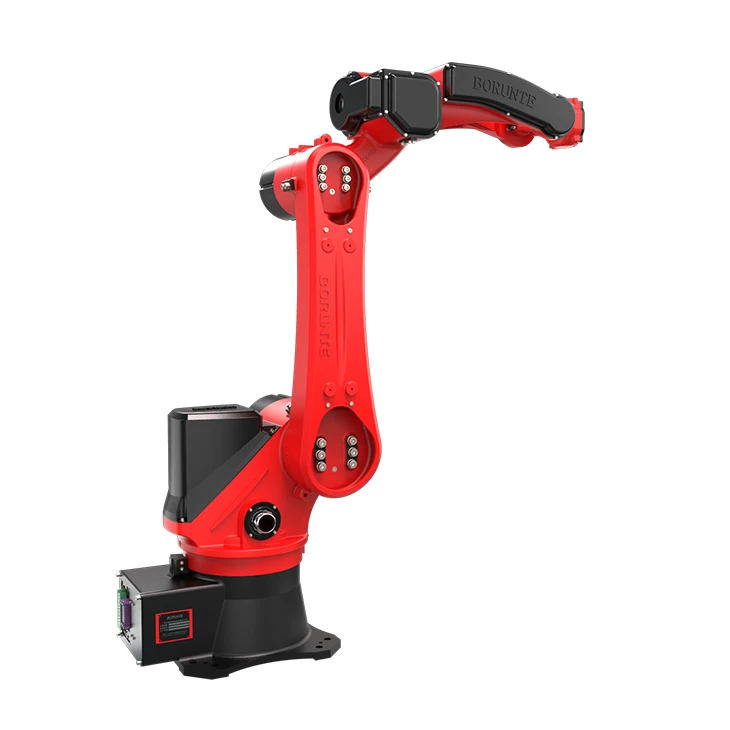

BRTIRWD1506A -tyyppirobotti on kuuden akselin teollisuusrobotti hitsausmenettelyyn. Sen pidempi käsivarren pituus: 1500 mm saa sen toimimaan laajalla alueella, ontto rakenteen suunnittelu kehossa, mikä tekee siitä helpomman, turvallisuuden ja joustavamman. Toistuva paikannustarkkuus on ± 0,05 mm. IP -koodi saavuttaa IP54: n.
2. Kuuden akselin teollisuushitsausrobotin tärkein tekninen parametri:
|
Kohteet |
sisällys |
Yksikköarvo |
|
Runkoparametri |
Enimmäiskäyttöinen säde |
1600 mm |
|
Maksimilataus |
6kg |
|
|
Toista paikannustarkkuus |
± 0,05 mm |
|
|
Virtalähde |
6kva |
|
|
IP -IPkoodi |
IP54 |
|
|
paino |
166 kg |
|
Moottoripyörä |
J1 |
-165 aste ~ +165 aste |
|
J2 |
-100 astetta ~ +70 aste |
|
|
J3 |
-80 astetta ~ +80 aste |
|
|
J4 |
-150 astetta ~ +150 aste |
|
|
J5 |
-110 aste ~ +110 aste |
|
|
J6 |
-360 aste ~ +360 aste |
|
|
Enimmäisnopeus
|
J1 |
163 astetta /s |
|
J2 |
149 astetta /s |
|
|
J3 |
223 astetta /s |
|
|
J4 |
169 astetta /s |
|
|
J5 |
270 astetta /s |
|
|
J6 |
398 astetta /s |
3. Sovellus vaihtelee:
(1). Laserhitsaus
(2). Pistehitsaus
(3). Kaarihitsaus
4. Tuoteominaisuus ja sovellus
(1). Säästää tilaa
Ohut pohjasuunnittelu antaa robotille käyttää pienen jalanjäljen vähentäen häiriöitä siluettiin.
(2). Suurnopeus ja tarkkuus
Lähitulos ± 0,05 toistotarkkuudella saman tyypin nopeudella on nopein.
(3). Ulkoinen rajapinta on monipuolinen
Ulkoinen signaalin kytkinrasia tekee signaaliliitäntä puhtaan ja tyylikkään.
(4). Helppo ylläpitää
Tämän mallin kaikki osat ovat helppo ylläpitää ja ylläpitää, eivätkä ne ole alttiita käyttämään reikää, vähentäen käyttäjävaikeuksia.
(5). Sovellettava teollisuus: laserhitsaus; pistehitsaus; Kaarihitsaus.
5. PerusyksikköKuuden akselin teollisuushitsausrobotin koostumus:
Huomautuksia:
1. Hitsauspistooli
2. hitsauspistoolia anti - törmäysanturi
3. Langan syöttömekanismi
4. Langan syöttölevy
5. Langan syöttöputki
6. hitsauskone
7. Robotin ohjauskaappi
8. Robotin opetuslaite
9. Kaasun syöttöpullo
Klo 10. Kaasun virtausmittari
11. Kaasun syöttöputki
12. signaalilinja hitsauskoneen ja robotin ohjauskaapin välillä
13. elektrodi
14. maadoitusjohto
15. Hitsaussignaalin ohjauskaapelin kokoonpano
16. Robotin runko
